Suspensão e direção: um segura o pneu no chão, o outro aponta o caminho

Pense no pneu como a única parte do carro que toca o asfalto. Tudo o que o motor faz, tudo o que o freio faz, passa por aquele retângulo de borracha do tamanho da palma da mão. A suspensão existe para manter esse contato firme mesmo quando o piso sobe, desce ou abre uma cratera, e para fazer isso sem sacudir quem está dentro.

A direção tem outra tarefa: transformar o movimento das suas mãos em ângulo nas rodas dianteiras. Ela precisa ser leve na manobra do estacionamento e firme na estrada, voltar sozinha ao centro depois da curva e avisar o que o pneu está sentindo. Suspensão e direção são sistemas separados no projeto, mas dividem peças e dividem o mesmo problema: desgaste em um bagunça o outro.

Por isso o mecânico experiente olha o conjunto inteiro quando você reclama de “direção dura”: o defeito aparece em um lugar e a causa está em outro. O que cada lombada quebra de verdade está no guia sobre buracos e lombadas: o que quebra na suspensão e na direção.

Ofertas do Dia

Mercado Livre

Recomendado para este temaMAIS VENDIDOBaixou de preçoCarregador Inteligente De Bateria Automotiva Several Importados 12v 6a Portátil Rápido Para Carro E Moto

R$ 78,90

R$ 44,1444% OFF

FRETE GRÁTIS ACIMA DE R$19Ver Oferta

preço verificado há 5 h

Pneu Aro 14 185/65r14 Remold Selo Vipal Am Plus Power R R$ 199,12 Pneu 175/65R14 Goodyear Assurance Maxlife 86H Aro 14 R$ 324,79

Links de afiliado: ao comprar por eles, o Guia do Auto pode receber uma comissão, sem custo extra para você. Isso não influencia nossas recomendações. Saiba mais

Peça por peça: o que faz cada componente da suspensão e direção

A suspensão é um conjunto de poucas famílias de peças que se repetem em cada roda. A direção é uma corrente que vai do volante até a roda, e qualquer elo com folga aparece nas suas mãos. Entender o papel de cada peça ajuda a ler o orçamento da oficina e a saber o que é urgente.

A tabela mostra por que a oficina troca peças em dupla: terminal com bieleta, pivô com bandeja, amortecedor com batente e coifa. Uma nova ao lado de uma gasta dura menos. Os sintomas de cada articulação estão no guia sobre pivô, terminal, bieleta e bandeja: sintomas de desgaste.

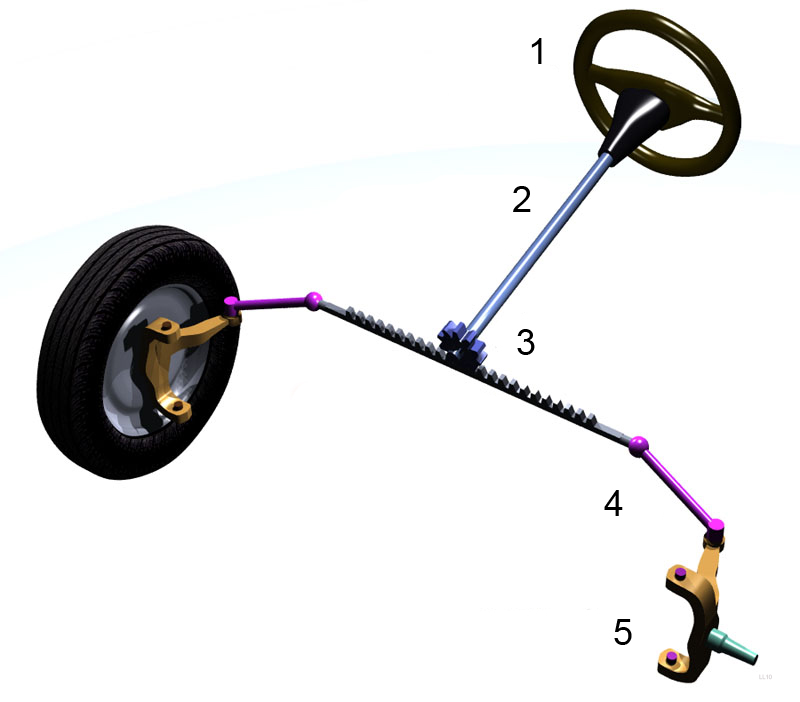

Na direção, o diagrama mostra a sequência: volante, coluna, pinhão (a engrenagem pequena), cremalheira (a barra dentada que anda para os lados), barra axial, terminal e manga de eixo. Folga no volante está em um desses elos; o diagnóstico está nos guias sobre a caixa de direção: folga, vazamento, conserto ou troca e sobre a barra de direção: custo da troca, sintomas e quebra.

Mola e amortecedor merecem guias próprios: a mola quebra mais do que se imagina, geralmente na última espira, e o carro fica baixo de um lado, como mostra o guia sobre molas da suspensão: tipos, quebra e recondicionamento; o amortecedor gasta devagar, e a diferença entre a gás e hidráulico está no guia sobre amortecedor: vida útil, sintomas e a gás x hidráulico.

Dianteira x traseira: por que a frente trabalha mais e o que a distância entre eixos muda

A suspensão dianteira e a traseira têm a mesma missão, mas vidas bem diferentes. Na frente ficam o motor, o câmbio e, na maioria dos carros vendidos no Brasil, a tração. A dianteira também esterça, então precisa de pivôs e terminais que permitam à roda girar e subir ao mesmo tempo. É a parte que mais gasta e a que mais aparece no orçamento.

A traseira, em um carro de tração dianteira, só precisa acompanhar. Por isso tantos compactos e SUVs usam ali um eixo de torção, mais simples e barato, enquanto a frente leva McPherson. Em carros de tração traseira ou integral, a traseira ganha semieixos, homocinéticas e um diferencial, e passa a ter manutenção parecida com a da frente.

A tabela explica por que a frente aparece tanto na oficina: carrega mais peso, esterça e, na tração dianteira, ainda recebe a força do motor pelo semieixo. Como o semieixo, a homocinética e o cubo entram nessa conta está no guia sobre homocinética, cubo de roda e semieixo: sintomas e troca.

Entre-eixos: a medida que define conforto e agilidade

Distância entre eixos (ou entre-eixos) é a medida do centro da roda dianteira ao centro da traseira. Quanto maior, mais espaço interno e mais estabilidade: o carro passa pela lombada com mais calma, porque frente e traseira sobem em momentos separados. Quanto menor, mais ágil na manobra e menor o raio de giro, mas sacode mais em piso ruim, porque as rodas passam quase juntas no mesmo buraco.

A estrutura que sustenta tudo isso, monobloco na maioria dos carros de passeio e chassi com longarinas em picapes e utilitários, define onde a suspensão se apoia e o quanto a carroceria flexiona. O assunto está no guia sobre chassi, carroceria monobloco, longarina e travessa.

Direção mecânica, hidráulica, elétrica e eletro-hidráulica: qual é a do seu carro

Toda direção de carro de passeio moderno é de pinhão e cremalheira. O que muda entre os tipos é a assistência, isto é, quem ajuda você a vencer o peso da roda. Na mecânica, ninguém ajuda, e o fabricante compensa com mais voltas de volante. Era o padrão dos populares brasileiros até pouco tempo atrás.

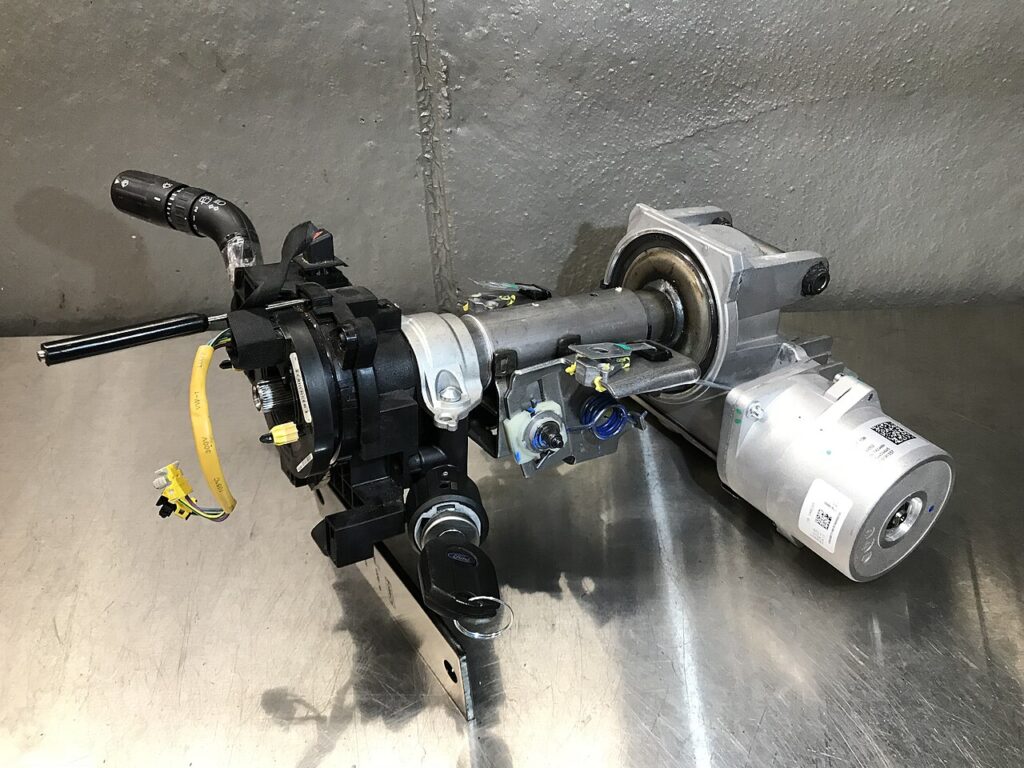

Na hidráulica, uma bomba movida pelo motor pressiona o óleo que empurra a cremalheira, e gira o tempo todo, mesmo em linha reta. Na elétrica, um motor elétrico faz a força, na coluna ou na cremalheira, e só consome energia quando você esterça: segundo a Bosch, o sistema dispensa óleo e bomba e funciona por “força sob demanda”.

Os cartões mostram o tamanho da conta: até 0,8 litro a cada 100 km, segundo a Bosch, da elétrica frente à hidráulica. É o motivo de quase todo carro novo ter mudado, além de a elétrica permitir funções como compensação de vento lateral e alerta de saída de faixa, que a mesma fabricante lista.

A hidráulica pede fluido no nível, correia boa e atenção a vazamento e ronco na manobra; tudo isso está no guia sobre direção hidráulica: fluido, vazamento, bomba e ronco. A elétrica não tem óleo, mas costuma falhar de uma vez, com luz no painel e volante pesado; o que fazer está no guia sobre direção elétrica (EPS): como funciona e falhas comuns.

Assistida, semiassistida, ativa e passiva: o que esses nomes querem dizer

“Direção assistida” é qualquer direção com ajuda, hidráulica, elétrica ou eletro-hidráulica. “Semiassistida” não é termo técnico: é como anúncio e balcão chamam uma assistência mais leve, em geral a elétrica na coluna de carros de entrada, que ajuda na manobra e quase nada em velocidade.

Já “direção ativa” muda a relação conforme a velocidade: poucas voltas na manobra, resposta calma na estrada. O histórico da Bosch registra que seu sistema de direção ativa ganhou um prêmio de inovação da indústria alemã em 2003. A “passiva” é a comum, de relação fixa. Na suspensão vale a mesma lógica: passiva tem mola e amortecedor fixos; ativa ou adaptativa muda a dureza ou a altura por comando eletrônico.

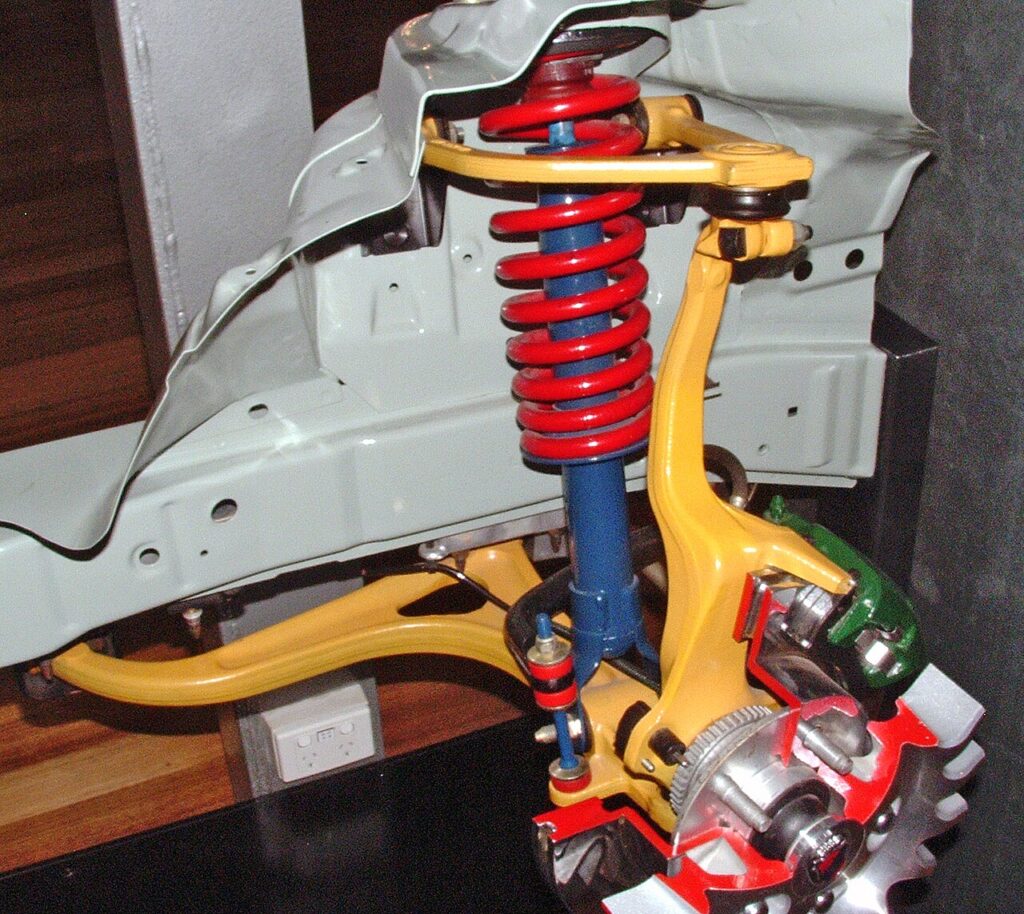

McPherson, duplo triângulo, multilink, eixo de torção e a ar: os tipos de suspensão

A pergunta “qual suspensão é melhor” tem resposta curta: a que o projeto do carro pediu. Cada tipo é uma escolha entre custo, espaço, conforto e precisão. O que importa para o dono é saber qual é a do seu carro, porque isso define o que gasta, o que é regulável e o quanto custa a revisão.

A regra geral do mercado brasileiro é McPherson na frente e eixo de torção atrás nos compactos, com multilink na traseira quando o carro sobe de categoria. O detalhe de cada arquitetura, com vantagens, defeitos típicos e o que pede regulagem, está no guia sobre suspensão McPherson, multilink, eixo de torção e a ar.

Geometria e alinhamento em resumo: convergência, cambagem e caster

Alinhamento é o ajuste dos ângulos da roda em relação ao carro e ao chão. São três que importam: convergência (se as rodas apontam para dentro ou para fora, vistas de cima), cambagem (se inclinam para dentro ou para fora, vistas de frente) e caster (a inclinação do eixo de giro da roda, visto de lado, que faz o volante voltar ao centro). Cada um muda um comportamento diferente.

O boletim técnico da Hyundai resumido na tabela derruba um mito: convergência errada não faz o carro puxar. Ela desloca o centro do volante e come pneu, mas quem puxa o carro para o lado é cambagem ou caster desigual entre as rodas. Por isso, “alinhei e continua puxando” quase sempre significa que a oficina só ajustou a convergência, que é o ajuste disponível na maioria dos carros.

Quando fazer e o que o carro sente antes está no guia sobre alinhamento da direção: quando fazer e o que o carro sente. O detalhe de cada ângulo, com o que é e o que não é regulável, está no guia sobre convergência, cambagem e caster: a geometria da suspensão.

Sinais de desgaste e quando revisar: o que o carro avisa antes de quebrar

Suspensão e direção gastam devagar, e é esse o perigo: o motorista se acostuma com o carro cada dia um pouco pior e só percebe quando troca a peça e o carro “fica outro”. A exceção é o que quebra de vez, como mola e terminal, com estalo e volante torto.

Os números da Monroe explicam por que amortecedor não é peça de conforto: é peça de freio. Com um só gasto, a frenagem a 50 km/h cresce em até 2 metros, que é mais ou menos meio carro. Com os quatro gastos, a distância pode crescer até 20%. A recomendação da marca é inspeção por um especialista a cada 20.000 km, mesmo sem sintoma.

1. Olhe o pneu: desgaste só numa borda, ou em “dentes” (serrilha), aponta geometria fora ou amortecedor fraco. É onde a suspensão escreve o problema primeiro.
2. Olhe o amortecedor: corpo molhado de óleo é vazamento. A gás ou hidráulico, os dois vazam quando o retentor gasta.
3. Teste o volante parado: gire um pouco para cada lado. Folga antes de a roda responder indica terminal, barra axial ou caixa de direção.
4. Ouça na lombada: estalo seco ao passar devagar em lombada ou ao esterçar parado aponta bieleta, pivô ou bucha. Cada som tem uma assinatura, e o guia sobre barulho na suspensão e na direção: o que cada som indica mostra como separar.
5. Sinta o volante em velocidade: tremor numa faixa de velocidade é balanceamento ou pneu; tremor só ao frear é disco empenado. As causas estão no guia sobre volante tremendo: causas por velocidade e ao frear.
6. Repare na altura: carro mais baixo de um lado, ou traseira caída com o porta-malas vazio, é mola quebrada ou cansada.

A Bosch, em material de pós-venda, lista os motivos típicos de troca de uma caixa de direção: acidentes, vazamentos, mau uso (bater a roda na guia, esterçar demais parado, rodar sobrecarregado) e carga errada sobre as peças por vibração das rodas ou geometria fora. A lista vale como manual do que evitar.

• Não esterce parado: deixe o carro andar um palmo enquanto gira o volante. Poupa caixa, bomba e terminais.
• Guia e buraco: bater a roda na guia ao estacionar torce barra axial e tira a geometria. Buraco em velocidade faz o mesmo.
• Sobrecarga: carro acima do peso do manual roda com a suspensão no fim do curso e exige mais da direção.
• Revisão periódica: buchas, coifas e reaperto no plano do manual. O que entra nela está no guia sobre manutenção da suspensão: buchas, graxa, reaperto e laudo.

Do triciclo de Dunlop à direção elétrica: a história da suspensão e direção

A suspensão nasceu antes do automóvel, nas carruagens, com feixes de molas de aço. O carro trouxe velocidade, e com ela a necessidade de controlar o balanço da mola e de aliviar o braço do motorista.

O pneu com ar, que hoje parece óbvio, começou com um pai e um triciclo. Segundo o escritório alemão de patentes (DPMA), em 1888 John Boyd Dunlop não aguentava mais ver o filho sofrer no triciclo de rodas duras, encheu um tubo de borracha com ar, viu o resultado e pediu a patente no fim daquele ano. O mesmo órgão lembra que cerca de 40 anos antes Robert William Thomson já tinha patenteado a ideia na França e nos Estados Unidos, sem sucesso comercial. Sem o pneu com ar, nenhuma suspensão moderna faria sentido: ele é a primeira mola do carro.

A suspensão McPherson, que está na dianteira de quase todo carro vendido no Brasil, tem nome e data: Earle S. MacPherson depositou a patente “Wheel suspension for motor vehicles” em 27 de janeiro de 1949, cedida à Ford, e ela foi concedida em 24 de novembro de 1953. A ideia de juntar mola e amortecedor numa torre só, presa à carroceria, liberou espaço para o motor transversal e barateou o conjunto.

Na direção, a assistência hidráulica dominou a segunda metade do século passado. O histórico da Bosch Automotive Steering, herdeira da divisão de direções da ZF, marca 1973 como o início da produção em série das direções hidráulicas de pinhão e cremalheira. A virada para a elétrica veio com a Honda, que informa ter estreado sua primeira direção elétrica (EPS) no NSX em 1990. Pelo mesmo histórico da Bosch, a ZF Lenksysteme nasceu em 1999 como sociedade entre ZF e Bosch, a direção elétrica Servolectric entrou em produção em série em 2002, a empresa passou a se chamar Robert Bosch Automotive Steering em 2015 e, em 2019, comemorou 100 milhões de direções elétricas produzidas.

Contran, Inmetro e NHTSA: o que a lei exige e o que os órgãos medem

No Brasil, quem define o que pode e o que não pode na suspensão é o Contran, por resolução. Rebaixar, levantar, trocar mola ou colocar suspensão a ar entra na categoria de modificação de veículo, com regras, vistoria e anotação no documento. Rodar fora disso é infração e pode reprovar o carro na vistoria de transferência.

A tabela resume a Resolução Contran 916/2022: em carros e utilitários de até 3.500 kg de peso bruto total, a altura do solo ao ponto mais baixo da carroceria ou do chassi precisa ser de no mínimo 100 mm, as rodas não podem tocar em nada no teste de esterçamento, e a altura livre vai anotada no CRLV-e. Acima de 3.500 kg, a longarina não pode passar de 2 graus da horizontal, e a suspensão dianteira não pode ser alterada, salvo tração ou eixo auxiliar.

O pneu, que é a primeira mola do carro, também tem regra: a Resolução Contran 913/2022 proíbe circular com pneu cujo desgaste atingiu os indicadores ou com sulco inferior a 1,6 mm. Pneu careca anula o trabalho da melhor suspensão, porque é ele que transfere tudo ao chão.

O gráfico vem da NHTSA, o órgão federal de segurança no trânsito dos Estados Unidos. O controle eletrônico de estabilidade (ESC) freia uma roda de cada vez para manter o carro na trajetória pedida no volante, e o estudo com dados de 1997 a 2004 estimou queda de 70% nas capotagens fatais de carros de passeio e de 88% nas de utilitários leves. É o exemplo de como direção, suspensão e freio viraram um sistema só.

O que muda para você

Suspensão e direção não são peças de conforto: são peças de segurança que gastam devagar. Amortecedor gasto alonga a frenagem, pela Monroe, e terminal com folga pode soltar. A revisão com um mecânico de confiança custa menos que um pneu comido por dentro ou um jogo de peças trocado tarde.

Se o seu carro tem mais de um dos sinais deste guia, o próximo passo é oficina de confiança, carro no elevador e articulações conferidas antes de qualquer alinhamento. Qual foi o último sinal que a suspensão e direção do seu carro deram e você deixou para depois?

Perguntas frequentes

Qual é a história da suspensão do carro?

Começa nas molas de lâminas das carruagens e dá um salto com o pneu com ar, que, segundo o DPMA, Dunlop criou em 1888 para o triciclo do filho. A suspensão McPherson, padrão dos carros atuais, tem patente depositada em 1949 e concedida em 1953. Desde então, o avanço foi em amortecedores, buchas e eletrônica, como o ESC.

Qual a diferença entre direção assistida e semiassistida?

Assistida é qualquer direção com ajuda hidráulica, elétrica ou eletro-hidráulica. “Semiassistida” não é termo técnico: é como o mercado chama uma assistência mais leve, normalmente elétrica na coluna, que ajuda na manobra e quase nada em velocidade. Pergunte qual é o sistema de fato antes de comprar.

Qual a diferença entre direção ativa e passiva, e entre suspensão ativa e passiva?

Direção passiva tem relação fixa: o mesmo giro de volante sempre vira a roda o mesmo tanto. Direção ativa muda a relação conforme a velocidade. Na suspensão, a passiva tem mola e amortecedor fixos; a ativa ou adaptativa ajusta a dureza ou a altura por comando eletrônico, como na suspensão a ar.

O que é distância entre eixos e como influencia no conforto?

É a medida entre o centro da roda dianteira e o da traseira. Entre-eixos maior dá mais estabilidade, mais espaço interno e passa por lombada e buraco com menos balanço, porque as rodas chegam ao obstáculo em momentos mais separados. Entre-eixos menor deixa o carro mais ágil e com raio de giro menor, mas sacode mais.

Qual a diferença entre a suspensão dianteira e a traseira?

A dianteira esterça, sustenta motor e câmbio e, na maioria dos carros do Brasil, recebe a tração; por isso tem pivô, terminal e homocinética e gasta mais. A traseira em geral só acompanha, com eixo de torção nos compactos e multilink em carros maiores.

Qual a diferença entre volante hidráulico e volante mecânico?

O volante é o mesmo; o que muda é a direção atrás dele. Na mecânica, toda a força é do motorista. Na hidráulica, uma bomba movida pelo motor pressiona o óleo que empurra a cremalheira e alivia o braço, em troca de consumo e de manutenção de fluido, correia e vedações.

Qual a diferença entre embreagem e caixa de direção?

São sistemas diferentes. A embreagem liga e desliga o motor do câmbio para você trocar de marcha e sair do lugar. A caixa de direção transforma o giro do volante em movimento lateral da cremalheira, que vira as rodas. A confusão vem do nome “caixa”, usado também para o câmbio.

O que é quilograma-força e newton na direção do carro?

São duas unidades de força. Quilograma-força (kgf) é a força que o peso de 1 quilo faz; newton (N) é a unidade do Sistema Internacional, e quilonewton (kN) é mil newtons. Em ficha técnica, o esforço no volante aparece numa das duas: é só conversão.
