Injeção eletrônica: como funciona e cuidados

Um módulo lê os sensores, calcula o combustível certo para o ar que entra e abre os bicos por milésimos de segundo; a sonda lambda confere o resultado a cada instante.

Você pisa no acelerador e o carro responde na hora, com o motor frio ou quente, na subida da serra ou no trânsito parado. Quem faz isso acontecer é a injeção eletrônica: um pequeno computador que decide, dezenas de vezes por segundo, quanto combustível entra em cada cilindro. Não tem parafuso de regulagem, não tem afogador, não tem aquela pedalada antes de dar a partida.

O sistema parece complicado porque tem muita peça com sigla, mas a lógica é uma só: sensores medem, o módulo calcula, os bicos obedecem e a sonda lambda confere. A seguir, cada peça, a mistura ideal de 14,7 partes de ar para 1 de gasolina, segundo a NGK, e o motivo de a injeção direta trabalhar com até 350 bar enquanto a indireta vive com cerca de 3 bar. No fim, o que isso muda no bolso de quem tem carro.

Você também pode gostar de

Pneus e rodas: guia completo e cuidados

Suspensão e direção: guia, sinais e cuidados

Como funciona o motor do carro e defeitos

Câmbio automático: como funciona e cuidados

Injeção eletrônica é um computador que dosa combustível no ar

O motor a gasolina ou etanol precisa de uma receita: uma quantidade exata de combustível para cada porção de ar que entra. Se sobra combustível, a mistura fica rica, gasta mais e suja o escapamento. Se falta, fica pobre, o motor perde força e pode esquentar. A injeção eletrônica é o sistema que acerta essa receita a cada volta do motor.

O coração é o módulo, um computador blindado, em geral escondido no cofre do motor ou atrás do painel. Ele recebe sinais de sensores espalhados pelo motor, calcula quanto combustível cabe no ar que está entrando e manda um pulso elétrico para o bico injetor, que abre por alguns milésimos de segundo. Mais tempo aberto, mais combustível. É só isso que o módulo controla na dosagem: o tempo.

Uma dúvida comum é a “frequência da injeção”. O bico não fica aberto direto: ele pulsa. A frequência desses pulsos acompanha a rotação do motor, e o que o módulo ajusta é a duração de cada pulso. Ninguém regula isso com chave de fenda; quem muda o comportamento é a programação do módulo, assunto do guia sobre módulo, fusível e programação da injeção eletrônica.

Ofertas do Dia

Mercado Livre

Recomendado para este temaMAIS VENDIDOBaixou de preçoCarregador Inteligente De Bateria Automotiva Several Importados 12v 6a Portátil Rápido Para Carro E Moto

R$ 78,90

R$ 44,1444% OFF

FRETE GRÁTIS ACIMA DE R$19Ver Oferta

preço verificado há 5 h

Pneu Aro 14 185/65r14 Remold Selo Vipal Am Plus Power R R$ 199,12 Pneu 175/65R14 Goodyear Assurance Maxlife 86H Aro 14 R$ 324,79

Links de afiliado: ao comprar por eles, o Guia do Auto pode receber uma comissão, sem custo extra para você. Isso não influencia nossas recomendações. Saiba mais

Carburador aposentado: por que a injeção tomou o lugar dele

O carburador fazia a mesma mistura, mas de um jeito mecânico: o ar passando por um estreitamento sugava a gasolina de um pequeno reservatório. Funcionava, mas não enxergava nada. Não sabia se o motor estava frio, se o ar da serra era mais rarefeito, se a gasolina do posto veio pior. A regulagem era feita na oficina, com parafuso, e valia até a próxima mudança de clima.

A injeção eletrônica resolve isso porque mede e corrige. E havia um motivo maior que o conforto: a lei do escapamento. Para cumprir limites de poluentes, o motor precisa trabalhar perto da mistura ideal o tempo todo, porque é nela que o catalisador consegue converter os gases. Carburador não tem precisão para isso.

No Brasil, o Proconve, programa de controle da poluição dos veículos, aperta esses limites em fases. Pela Resolução Conama 492/2018, a fase L7 vale desde 1º de janeiro de 2022 para carros novos, e a fase L8 passa a cobrar da frota de cada fabricante uma média que cai a cada dois anos.

O gráfico mostra o rumo: cada vez menos espaço para erro na mistura. Por isso nenhum carro novo sai com carburador há décadas. No início dos anos 1990, segundo a Wikipédia, a injeção já tinha substituído o carburador na maioria dos carros novos a gasolina dos países desenvolvidos. Aqui, o primeiro carro nacional com injeção eletrônica foi o Gol GTi, lançado no fim de 1988 no Salão do Automóvel de São Paulo, com sistema multiponto Bosch, também segundo a Wikipédia.

A tabela resume o salto: o carburador era um ajuste fixo em um motor que muda o tempo todo; a injeção é um ajuste vivo. Isso vale para partida, consumo, poluição e até para a vida do catalisador.

Ar, combustível e controle: o ciclo que se repete a cada volta do motor

Pense em três caminhos que se encontram no cilindro. O ar entra pelo filtro, passa pelo corpo de borboleta, a válvula que o pedal do acelerador abre, e segue pelo coletor de admissão. O combustível sai do tanque empurrado pela bomba elétrica, passa pelo filtro e chega à flauta, o tubo que alimenta os bicos. O controle é o módulo, que une os dois na hora certa.

1. Você pisa no acelerador: a borboleta abre e o sensor de posição (TPS) avisa o módulo quanto você pediu.
2. O ar é medido: um sensor de pressão no coletor (MAP) ou de fluxo de ar (MAF) diz quanto ar está entrando, e o sensor de temperatura corrige a conta para o ar quente ou frio.
3. O módulo calcula: com a rotação, a carga e a temperatura do motor, ele consulta o mapa gravado e define o tempo de injeção para chegar perto de 14,7 partes de ar para 1 de gasolina.
4. O bico abre: o módulo manda o pulso, o bico pulveriza o combustível sob pressão da bomba, logo antes da válvula de admissão na injeção indireta ou dentro da câmara na direta.
5. A faísca acende: o mesmo módulo dispara a bobina no ponto certo, e a mistura queima.
6. A sonda confere: no escapamento, a sonda lambda mede o oxigênio que sobrou e devolve o resultado ao módulo, que corrige o próximo pulso.

Esse ciclo roda milhares de vezes por minuto. É por isso que o carro com injeção pega de primeira num amanhecer frio em Curitiba e não engasga na serra.

Sensores e atuadores: quem informa e quem executa

Toda peça da injeção cabe em dois grupos. Sensor é o que mede alguma coisa e manda sinal para o módulo. Atuador é o que recebe ordem do módulo e faz algo: abre, fecha, bombeia, acende. Quando o mecânico liga o scanner, é a conversa entre esses dois grupos que ele está lendo.

Quatro sensores aparecem nas dúvidas do público mais que os outros, e é pelo nome deles que o orçamento da oficina chega.

E o fluxo de ar, dá para “melhorar”? O fluxo de ar não é um ajuste, é uma medição. O que o dono pode fazer é não atrapalhar a medição: filtro de ar limpo e no prazo do manual, mangueiras sem rachadura entre o filtro e o coletor, e sensor sem sujeira. Entrada de ar falsa, por uma mangueira rachada, é ar que o sensor não viu, e aí a mistura sai errada mesmo com todo o resto bom.

Mistura ar-combustível: como o carro se ajusta sozinho

A receita que o módulo persegue tem nome: mistura estequiométrica, a quantidade exata de ar para queimar todo o combustível sem sobrar nada. Na gasolina, segundo a NGK, ela fica em cerca de 14,7 partes de ar para 1 de combustível, em massa. Os engenheiros resumem isso numa letra grega, lambda: lambda 1,0 é a mistura ideal; abaixo disso é rica, acima é pobre.

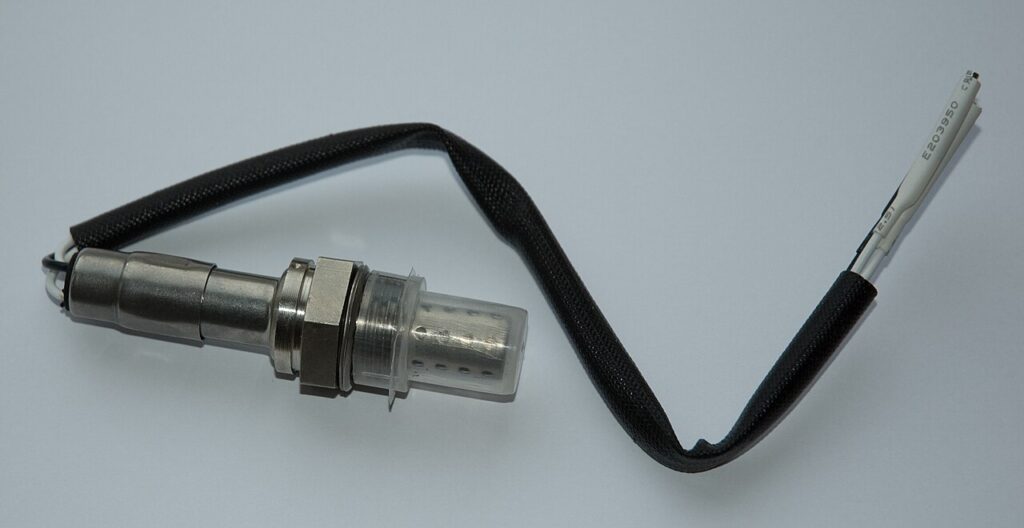

Quem fecha o ciclo é a sonda lambda, o sensor de oxigênio instalado no escapamento. Ela compara o oxigênio dos gases com o do ar de fora e gera uma tensão pequena. Segundo a NGK, a sonda produz de 800 a 1.000 mV quando a mistura está rica e de 100 a 200 mV quando está pobre, e só começa a trabalhar perto de 350 °C, por isso as sondas modernas têm aquecedor interno.

Com o sinal da sonda, o módulo entra no que a oficina chama de malha fechada: injeta, lê o resultado, corrige, lê de novo. O sinal fica alternando entre rico e pobre várias vezes por segundo, e isso é normal: é a prova de que a correção está viva. Sonda parada num valor só é sinal de problema.

A adaptação vai além da correção instantânea. O módulo guarda na memória quanto precisou corrigir ao longo do tempo e passa a usar esse ajuste como ponto de partida. É assim que o carro compensa um bico um pouco sujo, um filtro mais velho ou uma gasolina diferente. No carro flex, é a mesma lógica que descobre quanto etanol tem no tanque: o etanol pede mais combustível por quilo de ar, a sonda percebe a mistura pobre e o módulo alonga o tempo de injeção até acertar.

Injeção direta x indireta: a diferença está em onde o combustível entra

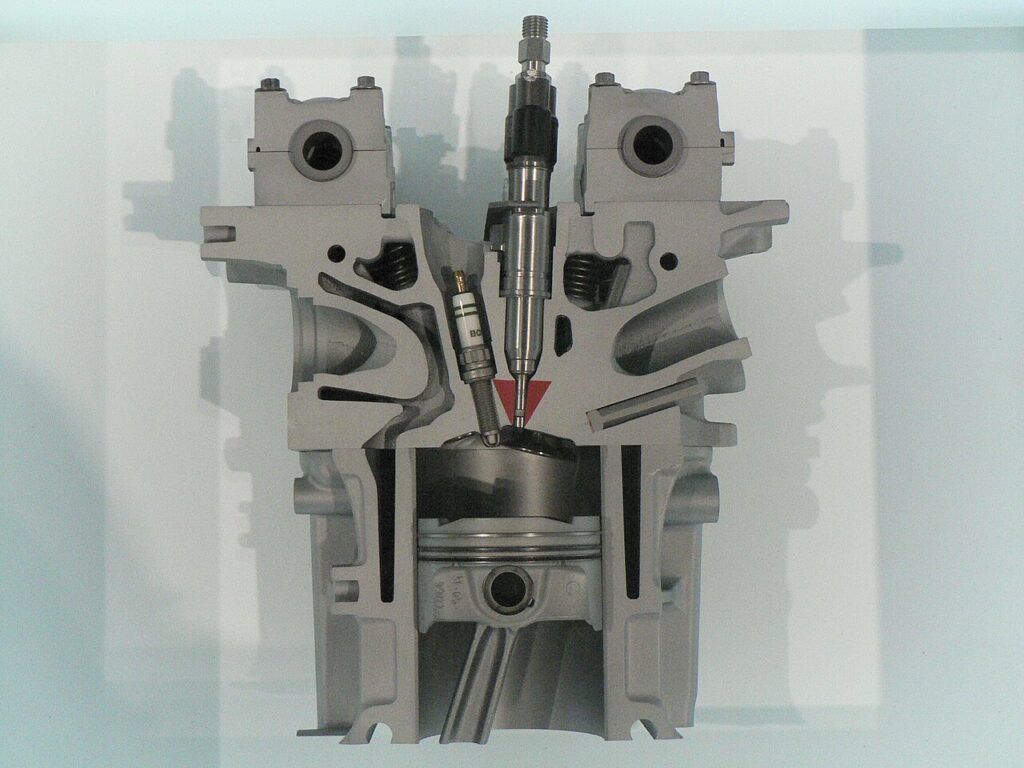

Na injeção indireta, que é a multiponto da maioria dos carros rodando no Brasil, o bico fica no coletor de admissão e pulveriza o combustível logo antes da válvula. O ar e o combustível entram juntos, já misturados. Na injeção direta, o bico atravessa o cabeçote e injeta dentro da câmara de combustão, ao lado da vela, com o ar já lá dentro.

Essa mudança de lugar muda tudo na pressão. Para vencer a pressão da própria câmara e pulverizar fino em tempo curtíssimo, a injeção direta precisa de uma segunda bomba, mecânica, de alta pressão. Segundo a Bosch, a bomba elétrica do tanque entrega o combustível a essa bomba a até 6 bar, e ela alimenta a flauta a até 350 bar; o material de reparo da Bosch Aftermarket descreve o circuito de alta pressão trabalhando entre cerca de 40 e 350 bar. Na indireta, a bomba do tanque faz tudo sozinha, na casa dos 3 bar.

Por que tanta pressão? Porque a injeção direta ganha em dosagem: o combustível entra na hora e na quantidade exata, o que, segundo a Bosch, reduz o consumo e as emissões de CO2 com a mesma potência. É a tecnologia que permitiu os motores pequenos e turbinados de hoje. A Bosch lançou a injeção direta a gasolina em 1951, mas ela só virou comum em carro de passeio nas últimas décadas, com a eletrônica capaz de controlar tudo isso.

Monoponto, multiponto e sequencial: três jeitos de injetar

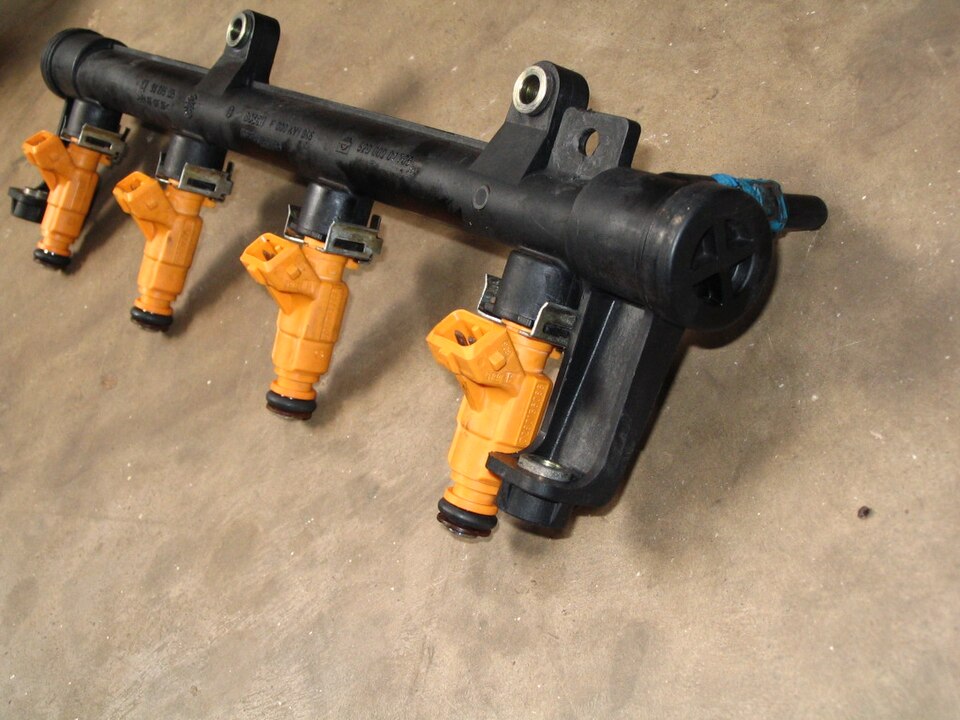

Dentro da injeção indireta existem três gerações, e os nomes confundem porque parecem três sistemas diferentes. Não são. A diferença é quantos bicos existem e quando cada um abre.

Então qual é a diferença entre sequencial e multiponto, a dúvida mais comum? A sequencial é multiponto. O que ela acrescenta é o sincronismo: em vez de molhar a válvula fechada e esperar, o bico abre quando aquele cilindro está puxando ar. Isso rende mistura mais homogênea, marcha lenta mais redonda e menos poluente. Multiponto que não é sequencial costuma ser chamada de “em banco” ou “semissequencial”.

Injeção direta e carvão nas válvulas: o problema que a indireta não tem

Na injeção indireta, o combustível passa pela válvula de admissão a cada ciclo e, de quebra, lava a válvula. Na direta, esse banho acabou: a válvula só recebe ar e os vapores do respiro do motor. O resultado, com o tempo, é uma crosta de carvão no lado de trás da válvula, onde o combustível nunca chega.

A Delphi, que fabrica sistemas de injeção, explica o mecanismo: como o combustível não alcança mais as válvulas para limpá-las, os depósitos se acumulam, atrapalham a abertura e o fechamento e restringem o ar que vai para os cilindros, reduzindo potência e economia. A mesma fonte cita que o acúmulo pode ser mais rápido com guias ou retentores de válvula gastos e em motores com comando variável.

Os sinais são os de um motor que perde fôlego sem motivo aparente: aceleração fraca, falhas em marcha lenta, partida difícil a frio, luz da injeção acesa. Nada disso é exclusivo do carvão, por isso o diagnóstico começa pelo scanner e pela câmera na admissão.

Injeção e ignição: quem faz o quê

É a segunda dúvida mais clicada sobre o assunto, e a confusão tem motivo: as duas falham com sintomas parecidos e o mesmo módulo comanda as duas. Mas são sistemas diferentes. A injeção cuida do combustível: quanto entra e quando. A ignição cuida da faísca: quando acende e com que força.

Repare na última linha: a luz amarela do painel, que todo mundo chama de “luz da injeção”, é na verdade a luz de falha do módulo, e ele acusa tanto bico quanto bobina. O que ela significa quando acende ou pisca está no guia sobre luz da injeção acesa ou piscando: o que fazer.

O que muda para você

Para quem tem carro, entender a injeção muda a conversa na oficina. Você passa a saber que “limpar os bicos” é serviço da injeção, que vela e bobina são da ignição e que a sonda lambda é a peça que protege o catalisador, uma das mais caras do escapamento. Para quem compra usado, muda a vistoria: um carro com injeção direta pede pergunta sobre carvão nas válvulas; um monoponto antigo pede marcha lenta estável e partida fácil.

No bolso, a injeção bem cuidada aparece no consumo e no que você deixa de gastar com catalisador, sonda e bicos, que quase sempre morrem por descuido com combustível, filtro ou luz ignorada. A lista do que o dono pode fazer é curta:

• Abastecer em posto de confiança e não misturar aditivo sem orientação do manual.
• Trocar filtro de ar e de combustível no prazo do manual, não “quando lembrar”.
• Não ignorar a luz da injeção: acesa pede scanner; piscando pede parada.
• Em injeção direta, fazer a troca de óleo no prazo, porque o vapor de óleo é parte do carvão nas válvulas.
• Desconfiar de “regulagem de injeção”: o que existe é diagnóstico, limpeza, troca de peça e, em casos específicos, reprogramação do módulo.

A injeção eletrônica é o sistema que faz o carro moderno ser confiável: ela mede, calcula, injeta e confere, milhares de vezes por minuto, sem que você perceba. Quando algo sai da linha, ela mesma avisa pelo painel. O próximo passo é aprender a ler esse aviso, e esse é o tema dos outros guias desta área. Seu carro é de injeção direta ou indireta? Você sabia da diferença de pressão entre elas?

Perguntas frequentes

Qual a diferença entre a injeção eletrônica e o sistema de ignição?

A injeção cuida do combustível: quanto entra e em que momento, por meio de bomba, bicos e sensores. A ignição cuida da faísca: bobina, velas e o ponto certo de acender. O mesmo módulo coordena os dois, por isso a luz do painel acusa falha de qualquer um deles.

Qual a diferença entre a injeção direta e a indireta no motor?

Na indireta, o bico fica no coletor e injeta antes da válvula de admissão, com cerca de 3 bar. Na direta, o bico entra na câmara de combustão e trabalha com 40 a 350 bar, segundo a Bosch, usando uma bomba extra de alta pressão. A direta consome e polui menos, mas acumula carvão nas válvulas, que o combustível não lava mais.

Qual a diferença entre a injeção sequencial e a multiponto?

A sequencial é um tipo de multiponto. As duas têm um bico por cilindro; na sequencial, cada bico abre no tempo de admissão do próprio cilindro, enquanto na multiponto comum os bicos abrem juntos ou em grupos. A sequencial dá mistura mais precisa e marcha lenta mais estável.

Como funciona a adaptação da mistura ar-combustível na injeção eletrônica?

A sonda lambda lê o oxigênio do escapamento e diz ao módulo se a mistura saiu rica ou pobre. O módulo corrige o tempo de injeção na hora e guarda na memória o quanto precisou corrigir, usando isso como ponto de partida nas próximas vezes. É assim que o carro compensa combustível diferente, bico sujo ou etanol no tanque.

Para que serve o fluxo de ar na injeção eletrônica e como melhorar?

O fluxo de ar é a medição que o módulo usa para calcular quanto combustível injetar; sem esse dado, a mistura sai errada. Não é algo para “melhorar”, e sim para não atrapalhar: filtro de ar limpo, mangueiras sem rachadura e sensor sem sujeira. Entrada de ar falsa é ar que o sensor não viu.

Como funciona a frequência da injeção eletrônica e como ajustar?

O bico injetor pulsa: abre e fecha a cada ciclo do cilindro, e a frequência acompanha a rotação do motor. O que o módulo ajusta é a duração de cada pulso, em milésimos de segundo. Não existe regulagem manual; mudanças são feitas por reprogramação do módulo, serviço especializado.

Injeção direta carboniza as válvulas de admissão: como descarbonizar sem remover o cabeçote?

Existe limpeza pela admissão, com o coletor retirado, usando produto ou jato de material abrasivo macio sobre as válvulas, sem abrir o cabeçote. Aditivo no tanque não ajuda, porque o combustível não passa pela válvula. A Delphi afirma que só a desmontagem com limpeza ultrassônica elimina todo o depósito; peça para ver as válvulas pela câmera antes e depois.

Qual a diferença entre a injeção eletrônica e o carburador?

O carburador mistura ar e combustível por sucção, com regulagem mecânica fixa feita na oficina. A injeção mede o ar, calcula o combustível e corrige sozinha pela sonda lambda, o que permite cumprir os limites de poluentes do Proconve. No Brasil, o Gol GTi de 1988 foi o primeiro carro nacional com injeção eletrônica, segundo a Wikipédia.
