Sistema de arrefecimento do carro
Como o líquido circula sob pressão, o que cada peça faz, qual é a temperatura certa e os cuidados que evitam o motor ferver.
Em que temperatura o líquido ferve
Ponto de ebulição em °C: só água, mistura 50% e aditivo puro, com e sem tampa pressurizada
Fonte: Chevron/Havoline, boletim técnico Xtended Life (mistura 50% sem pressão e com tampa de 15 psi; aditivo puro); água: Hella Tech World.
O motor queima combustível a até 2.000 °C e precisa trabalhar numa faixa estreita, definida pelo termostato: o sistema de arrefecimento é o que segura essa conta, e a maioria dos problemas começa no líquido e na tampa.
Todo motor a combustão vive um paradoxo: ele precisa de calor para render e economizar, mas morre se o calor passa do ponto. Segundo a Hella, a queima do combustível chega a 2.000 °C dentro dos cilindros. O sistema de arrefecimento existe para tirar esse excesso e, ao mesmo tempo, deixar o motor esquentar rápido e ficar estável na temperatura de trabalho.
A parte que surpreende é a pressão. O circuito trabalha fechado, entre 1,0 e 1,5 bar, e é isso que faz a água aguentar bem mais do que os 100 °C da panela. Entender esse detalhe explica por que uma tampa barata derruba um motor inteiro, por que o reservatório fica meio vazio de propósito e por que água pura no radiador custa caro. É o que você vai ver a seguir, peça por peça.
O essencial
- O sistema é um circuito fechado e pressurizado, de 1,0 a 1,5 bar segundo a Hella. Sob essa pressão, a água só ferve entre 115 °C e 130 °C.
- O termostato define a temperatura de trabalho. Os do catálogo da Gates abrem entre 71 °C e 104 °C; o seu motor pede uma temperatura específica, a do manual.
- Mistura de água e aditivo entre 60:40 e 50:50, pela Hella. Aditivo puro congela a -13 °C e esfria pior que a mistura.
- O reservatório de expansão fica só cerca de meio cheio, segundo a Hella. Nível no máximo com motor quente é normal; vazio é vazamento.
- Líquido marrom é sinal de aditivo anticorrosivo gasto, pela Hella. Óleo no líquido ou borra pedem oficina.
- Motor que não esquenta também é defeito: termostato aberto, sensor ou ventoinha ligada direto, no roteiro da Hella.
- Rodar sem líquido superaquece em minutos. Ponteiro subindo: encoste, desligue e não abra a tampa quente.
Para que serve o sistema de arrefecimento: tirar o calor de uma queima que chega a 2.000 °C
O nome engana um pouco. “Arrefecer” é esfriar, mas o sistema faz duas coisas opostas: esfria o motor quando ele está no limite e deixa o motor esquentar o mais rápido possível depois da partida. Um motor frio gasta mais, polui mais e desgasta mais. Um motor quente demais empena cabeçote e queima junta. O sistema de arrefecimento mora no meio.
O líquido que circula lá dentro também tem mais funções do que parece. Segundo a Hella, ele protege contra congelamento, corrosão e superaquecimento, e ainda lubrifica. A bomba d’água, o termostato e as galerias do motor contam com essa lubrificação, e é por isso que água pura, mesmo em cidade quente, é uma economia que sai cara.
O que o líquido de arrefecimento faz
Quatro funções, segundo a Hella: frio, corrosão, superaquecimento e lubrificação
Fonte: Hella Tech World, Refilling coolant; Chevron/Havoline, boletim técnico (fervura a 15 psi)
Importante: aditivo não é coisa de país frio. A Hella explica que o aditivo puro não dissipa calor suficiente acima de 0 °C e que, mesmo assim, uma parcela adequada dele é necessária também em países quentes, porque a proteção contra corrosão e o ponto de fervura mais alto vêm dele. No Brasil, a função principal do aditivo é essa: não deixar o sistema enferrujar nem ferver.
Circuito fechado e pressurizado: como o líquido circula
Pense em um caminho fechado. A bomba d’água, movida pela correia do motor, empurra o líquido pelas galerias do bloco e do cabeçote, onde ele recolhe o calor da combustão. Daí ele segue para o termostato, que decide se o líquido volta direto para o motor ou passa pelo radiador para esfriar. No radiador, o ar que entra pela grade e o sopro da ventoinha levam o calor embora.
Ofertas do Dia
- Bomba d’água: gira junto com o motor e empurra o líquido pelo circuito. Sem ela, nada circula, mesmo com radiador novo.
- Galerias do bloco e do cabeçote: canais ao redor dos cilindros e das válvulas. O líquido passa ali e sai mais quente do que entrou.
- Termostato: válvula que só abre a passagem para o radiador quando a temperatura de trabalho é atingida, segundo a Hella. Antes disso, o líquido fica dando a volta curta, só no motor, para esquentar logo.
- Radiador e ventoinha: o líquido quente passa por tubos finos com aletas; o ar do movimento, ou a ventoinha quando o carro está parado, tira o calor.

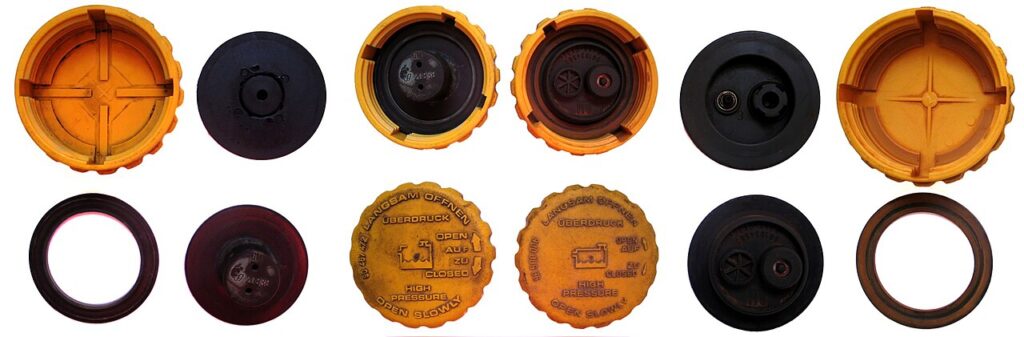

- Tampa e reservatório: a tampa segura a pressão de 1,0 a 1,5 bar (Hella) e deixa o líquido que se expande ir para o reservatório, de onde volta quando o motor esfria.
Números do circuito fechado
O sistema trabalha pressurizado, e isso muda o ponto de fervura
- Pressão do circuito1,0 a 1,5 barcircuito fechado e pressurizado
- Água pressurizada ferve115 a 130 °Ce não aos 100 °C da pressão comum
- Calor da combustãoaté 2.000 °Cpor isso o motor precisa de arrefecimento
Fonte: Hella Tech World, Engine cooling
A pressão é o segredo do sistema. A Hella explica que a água pressurizada não ferve aos 100 °C, e sim entre 115 °C e 130 °C. Isso dá margem para o motor trabalhar quente sem o líquido virar vapor, porque vapor não troca calor direito e cria bolsões que superaquecem o cabeçote. Quem controla essa pressão é a tampa, com válvulas calibradas, e por isso ela é peça de manutenção, não um simples fechamento. O funcionamento das válvulas e o teste com bomba estão no guia sobre tampa do radiador e pressão do sistema de arrefecimento.
Atenção: nunca abra a tampa com o motor quente. O líquido está acima de 100 °C e sob pressão; ao soltar a tampa, ele expande e sai em jato de vapor. Espere esfriar, cubra a tampa com um pano grosso e abra devagar, pelo reservatório sempre que o carro tiver um.
Radiador, bomba d’água, termostato, ventoinha e reservatório: o que cada peça faz
Cada peça do circuito tem um trabalho e um jeito próprio de falhar. A tabela resume o que o dono de carro precisa saber para reconhecer o sintoma e ir ao guia certo, antes de trocar peça no escuro.
Repare que quase toda falha termina no mesmo sintoma, o ponteiro subindo, mas a causa muda de peça para peça. O roteiro da Hella para motor esquentando começa justamente por aí: radiador sujo ou entupido, ventoinha, termostato, bomba e válvulas da tampa, nessa ordem de verificação.
O termostato merece uma explicação à parte, porque ele é a peça que define o comportamento do motor. Dentro dele há uma cápsula de cera que se expande com o calor e empurra um pistão; a mola do outro lado fecha a válvula quando o líquido esfria. Pelo catálogo da Gates, 51% dos veículos produzidos hoje já usam o termostato integrado à carcaça, vendido como conjunto, o que muda o preço e o jeito de trocar.

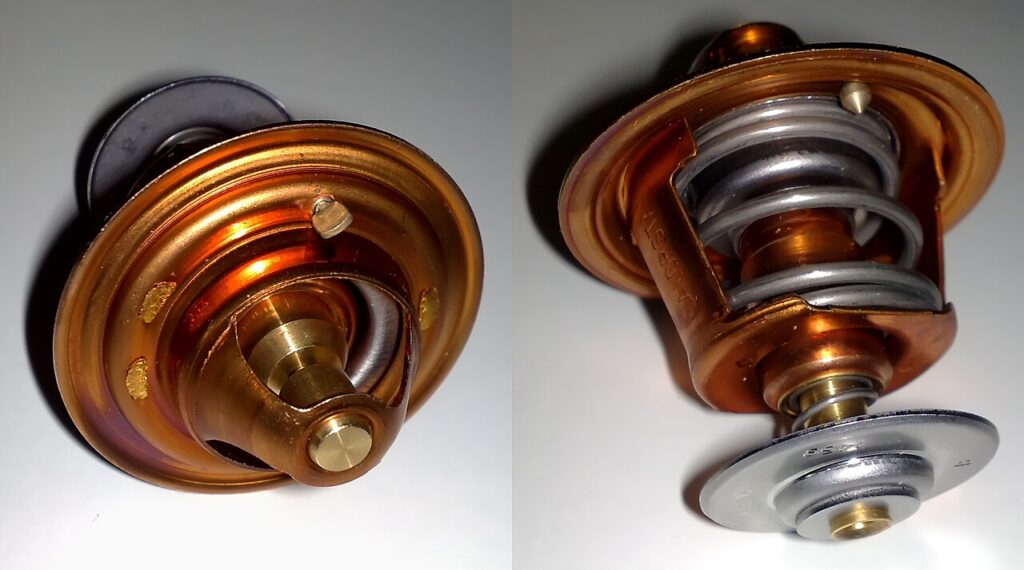

Termostato
Válvula de cera que abre numa temperatura fixa. Fechado, o líquido fica só no motor; aberto, passa pelo radiador. A temperatura de abertura vem gravada na peça.
Termo-interruptor
Segundo a MAHLE, é o interruptor que fecha ou abre o circuito elétrico da ventoinha numa temperatura definida do líquido. Nos carros mais novos, quem faz isso é o módulo da injeção, pelo sensor.
Reservatório de expansão
Recebe o líquido que se expande com o calor e devolve quando esfria. Fica só cerca de meio cheio, segundo a Hella. É nele que você confere o nível.
Temperatura ideal do motor: quem define a faixa é o termostato
Não existe uma temperatura ideal única para todos os carros. Existe a temperatura para a qual o seu motor foi calibrado, e quem a define é a abertura do termostato. A Gates fabrica termostatos que abrem a 71, 77, 82, 88, 93, 99 e 104 °C, e um modelo citado pela MAHLE abre a 87 °C. Motor projetado para 88 °C com termostato de 71 °C roda frio; o inverso roda no limite.
Em que temperatura o termostato abre
Os termostatos do catálogo da Gates abrem entre 71 °C e 104 °C; um modelo da MAHLE, por exemplo, abre a 87 °C. Cada motor pede a sua temperatura, e ela está no manual.
Fonte: Gates, catálogo de termostatos; MAHLE Aftermarket, Thermostats.
No painel, isso aparece como o ponteiro parado no meio depois de alguns minutos de uso. Na prática, o ciclo é sempre o mesmo: o líquido esquenta até a abertura do termostato, passa pelo radiador, esfria um pouco, o termostato fecha parcialmente, e assim por diante. A ventoinha entra quando o ar do movimento não dá conta, como no trânsito parado ou na subida de serra em marcha lenta.
Motor frio
Termostato fechado. O líquido dá a volta curta, só no motor, para esquentar rápido. Consumo alto e desgaste maior nessa fase; evite acelerar forte.
Na faixa
Termostato abrindo e fechando. Ponteiro estável no meio. É aqui que o motor rende, gasta menos e polui menos.
Ventoinha ligada
Trânsito parado ou serra: o termo-interruptor ou o módulo aciona a ventoinha, segundo a MAHLE. É normal ela ligar e desligar várias vezes.
Zona vermelha
O líquido passou do que a pressão segura. Vapor, bolsões de ar e risco de junta de cabeçote. Encoste e desligue.
Dica: alguns painéis modernos “seguram” o ponteiro no meio numa faixa larga para não assustar o motorista. Se o seu carro tem leitura digital de temperatura no computador de bordo ou num scanner, ela diz mais do que o ponteiro. A temperatura que o motor pede está no manual ou gravada no próprio termostato.
Motor frio demais: o que significa e por que gasta mais
É uma das dúvidas mais buscadas sobre o tema, e com razão: motor que demora para esquentar parece inofensivo, mas é defeito. Segundo a MAHLE, se o termostato fica aberto, o motor é resfriado demais; se fica fechado, não é resfriado e superaquece. O primeiro caso é silencioso: o ponteiro não sobe, o ar quente da cabine demora, o consumo cresce e a injeção trabalha em modo de aquecimento por mais tempo.
Motor que não esquenta: o que checar
Roteiro de diagnóstico da Hella
Fonte: Hella Tech World, Cooling system check
O roteiro da Hella para motor que não atinge a temperatura tem três suspeitos. O primeiro é a leitura falsa: o motor até esquenta, mas o sensor ou o instrumento mostram menos. Depois vem o termostato travado aberto, que se confirma comparando a temperatura antes e depois dele com um termômetro. Por fim, a ventoinha ligada direto, que fica soprando o radiador o tempo todo por defeito do termo-interruptor ou do módulo.
Atenção: não “resolva” motor frio tapando o radiador com papelão, como se fazia em carro antigo. Isso disfarça o sintoma e, no primeiro trânsito pesado, vira superaquecimento. O caminho é testar o termostato e o sensor, descritos nos guias sobre a válvula termostática travada e o sensor de temperatura do motor, ligados na tabela de peças acima.
Como conferir a temperatura e o nível em casa
A checagem do sistema, segundo a Hella, começa por quatro pontos: nível do líquido, contaminação, teor de aditivo e vazamentos. Nenhum deles exige ferramenta especial, e dá para fazer em cinco minutos antes de uma viagem. O que pede equipamento, como o teste de pressão da tampa com bomba, é trabalho de oficina.
- Motor frio, carro no plano: a leitura só vale com o motor frio, porque o líquido expande com o calor e o nível sobe. Com motor quente, nível no máximo ou um pouco acima é normal.
- Olhe o reservatório de expansão: o nível deve ficar entre as marcas de mínimo e máximo. Lembre que ele fica só cerca de meio cheio por projeto, como explica a Hella. Não complete até a boca.

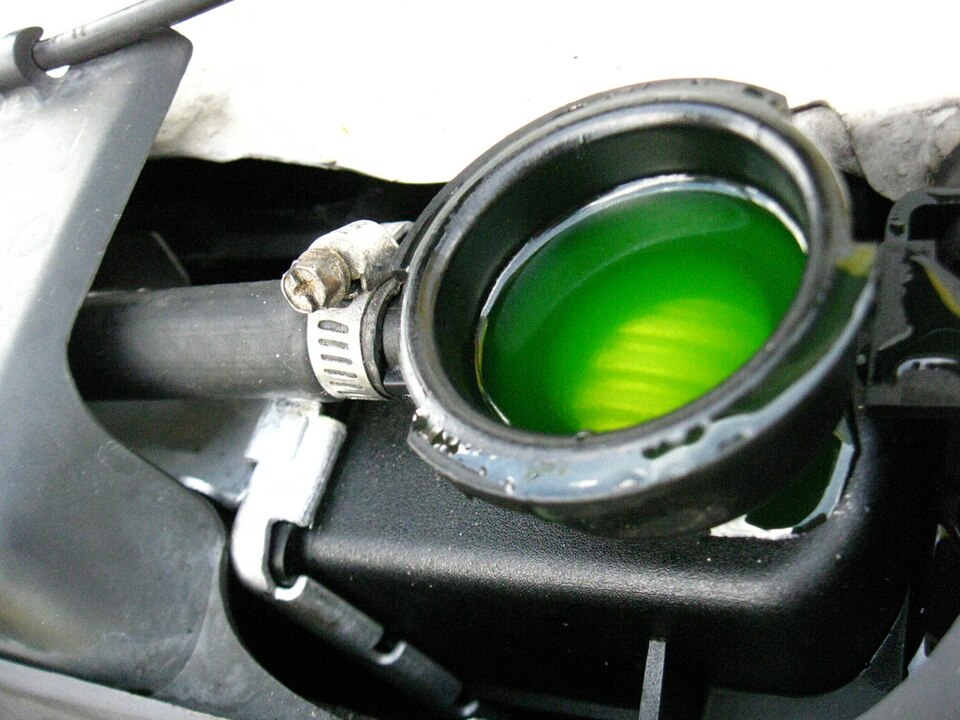

- Veja a cor e a textura: líquido limpo e com a cor viva do aditivo é bom sinal. Marrom indica aditivo anticorrosivo esgotado, segundo a Hella. Espuma, borra ou aspecto de maionese pedem diagnóstico.
- Procure vazamento: manchas coloridas e secas na carcaça da bomba, nas abraçadeiras, embaixo do radiador e no chão da garagem. Cheiro adocicado com o motor quente também denuncia.
- Com o motor quente, observe o ponteiro: ele deve subir e parar no meio em poucos minutos e ficar lá no trânsito, com a ventoinha ligando e desligando. Ponteiro que oscila muito ou sobe parado é alerta.
- Teor de aditivo e pressão, na oficina: o refratômetro mede a proporção da mistura, e a bomba de teste confere se a tampa segura a pressão. A Hella inclui os dois no roteiro de checagem.
Importante: completar o nível com água de vez em quando dilui o aditivo e, aos poucos, tira a proteção. Se o reservatório pede líquido com frequência, não há o que completar: há vazamento ou consumo interno, e o lugar é a oficina. Se precisar completar na estrada, use água limpa e corrija a mistura depois.
O que acontece se o carro rodar sem líquido de arrefecimento
Sem líquido, ou com pouco, o motor perde a única forma de tirar o calor das paredes dos cilindros e do cabeçote. Lembre do número da Hella: a queima chega a 2.000 °C. O metal não aguenta esse calor sem o líquido levando parte dele embora, e o estrago começa em minutos, não em horas. Primeiro o ponteiro sobe, depois o motor perde força e começa a bater, e por fim o cabeçote empena ou a junta cede.
Ponteiro sobe
O primeiro aviso. Com pouco líquido, o sensor pode até ler menos que o real, porque fica fora do líquido. Luz vermelha é parar na hora.
Vapor e cheiro
Líquido fervendo escapa pela tampa ou pelo reservatório. Vapor branco saindo do capô com cheiro adocicado é arrefecimento, não óleo.
Junta e cabeçote
Com o calor sem controle, o cabeçote empena e a junta deixa passar gás e óleo para o líquido. É o conserto caro que o guia de óleo no líquido explica.
O que fazer
Encoste, desligue, espere esfriar. Não abra a tampa quente e não jogue água fria no motor quente. Depois do resfriamento, complete e procure o vazamento.
Uma dúvida comum é se dá para “ir até a oficina” com o ponteiro no vermelho. Não dá. Cada quilômetro nessa condição é risco de retífica. Se o carro tem seguro com reboque, use. O passo a passo de como agir na hora, com motor quente na estrada, está no guia sobre superaquecimento do motor: causas e o que fazer.
Atenção: mangueira estourada é a forma mais rápida de perder todo o líquido. Mangueira inchada, ressecada ou com a abraçadeira úmida é a chance de trocar antes de ela estourar na estrada. O guia sobre mangueira do radiador, ligado na tabela de peças, mostra como inspecionar.
Manutenção preventiva: mistura certa, troca no prazo e o que o manual manda
A manutenção do sistema de arrefecimento é das mais baratas do carro e das mais ignoradas, porque o sistema não pede nada enquanto funciona. Três coisas resolvem quase tudo: a mistura certa, a troca no prazo e a tampa em dia. Para todas elas, a regra da Hella é a mesma: as instruções do fabricante do veículo mandam na especificação, no intervalo de troca, na proporção da mistura e na compatibilidade do aditivo.
Líquido de arrefecimento: números de referência
Siga sempre o manual do seu carro; estes são valores de referência da Hella
Fonte: Hella Tech World, Refilling coolant
A proporção tem lógica. Segundo a Hella, a mistura ideal de água e aditivo fica entre 60:40 e 50:50, com mínimo de 70:30 e máximo de 40:60. Aditivo demais não ajuda: o puro congela a -13 °C e troca calor pior do que a mistura. É esse número que vale como regra geral.
Água certa
Desmineralizada ou destilada. Água de torneira tem sais que viram incrustação nas galerias e no radiador. É a água que o manual pede para a mistura.
Aditivo certo
O do tipo que o manual especifica, pela norma ou pelo nome da tecnologia. Misturar tipos diferentes pode formar borra. Cor não é critério de compatibilidade.
Prazo certo
A Hella cita que, sem contaminação, alguns fabricantes nem preveem troca, como a Volkswagen, ou só após 15 anos ou 250.000 km, nos modelos novos da Mercedes. O seu prazo está no manual.
Troca completa
Na troca, o sistema é drenado, lavado se houver sujeira, abastecido com a mistura e sangrado, para tirar o ar das galerias. Ar preso superaquece.
Quando trocar antes do prazo? A Hella é direta: se houver contaminação por óleo ou corrosão, e nos carros que não usam líquido de longa duração. Líquido marrom, com borra ou com óleo não espera revisão. Os tipos de aditivo, as cores e o que cada norma significa estão no guia sobre líquido de arrefecimento: tipos, cores e quando trocar; o procedimento para tirar o ar depois da troca está no guia de sangria do sistema de arrefecimento.
Dica: ao trocar o líquido, troque a tampa junto se ela tiver anos de uso. É peça barata, e suas válvulas são o que mantém a pressão de 1,0 a 1,5 bar que o sistema precisa, pela Hella. Tampa fraca deixa o líquido ferver cedo e empurra tudo para o reservatório.
Barulho metálico, espuma, borra, óleo no líquido: o sintoma e o guia certo
O sistema de arrefecimento avisa de várias formas, e nem todas são o ponteiro subindo. Barulho metálico vindo da frente do motor, espuma no reservatório, borra marrom e líquido com cara de maionese são sintomas diferentes, com causas diferentes. A tabela liga cada um ao guia que aprofunda o diagnóstico.
Motor esquentando demais: por onde começar
Itens do roteiro de diagnóstico da Hella
Fonte: Hella Tech World, Cooling system check
A pergunta sobre circulação do líquido aparece muito nas buscas, e o teste é simples: com o motor quente e o termostato aberto, a mangueira superior e a inferior do radiador devem estar quentes. Se a de cima ferve e a de baixo está fria, o líquido não está passando pelo radiador: termostato fechado, radiador entupido ou bomba sem rotor. É o mesmo raciocínio do roteiro da Hella, que manda conferir se a roda da bomba está firme no eixo.
Importante: borra, espuma persistente e óleo no líquido não se resolvem completando o nível. São sinais de contaminação, e a Hella coloca contaminação por óleo ou corrosão como motivo de troca imediata do líquido, além do reparo da causa.
O que muda para você
Para quem tem carro, o sistema de arrefecimento é aquele em que a prevenção mais compensa: nível e cor do líquido a cada abastecimento, mistura certa e tampa em dia custam quase nada e evitam o conserto mais caro do motor, a retífica por superaquecimento. Para quem compra usado, é um dos primeiros lugares para olhar. Para a oficina, é onde um diagnóstico ordenado, como o roteiro da Hella, economiza peça trocada à toa.
Dono de carro
Olhe o reservatório com o motor frio, repare na cor, não complete com água de torneira e nunca abra a tampa quente. Ponteiro subindo é parar, não “chegar na oficina”.
Comprador de usado
Reservatório com borra, líquido marrom ou com óleo, mangueira inchada e cheiro adocicado no cofre denunciam descuido ou junta de cabeçote. Peça o histórico de troca do líquido.
Oficina e profissional
Nível, contaminação, teor de aditivo e vazamento primeiro; depois radiador, ventoinha, termostato, bomba e válvulas da tampa com bomba de teste, na ordem da Hella.
Este guia é a porta de entrada da área de arrefecimento do Guia do Auto. Cada peça e cada sintoma tem um guia próprio, ligado ao longo do texto, com testes e critérios de troca. O próximo passo mais útil, para a maioria dos leitores, é abrir o capô com o motor frio e conferir o nível e a cor do líquido hoje. Quando foi a última vez que você olhou o reservatório do seu carro?
Todos os guias de Arrefecimento13 guias
- Superaquecimento do motor: causas e o que fazer
- Ventoinha do radiador não liga: como testar
- Válvula termostática travada: sintomas e troca
- Bomba d'água: barulho, vazamento e quando trocar
- Reservatório de expansão: sinais de problema
- Tampa do radiador e pressão do sistema de arrefecimento
- Sangria do sistema de arrefecimento: passo a passo
- Líquido de arrefecimento: tipos, cores e quando trocar
- Borra no radiador: 5 causas e como evitar
- Óleo no líquido de arrefecimento: causas e junta do cabeçote
- Radiador entupido: como limpar, testar e escolher
- Mangueira do radiador: sinais e vazamento
- Sensor de temperatura do motor: defeito e testes
Perguntas frequentes
Como funciona o circuito fechado de arrefecimento?
A bomba d’água empurra o líquido pelas galerias do motor, onde ele recolhe calor. O termostato só libera a passagem para o radiador quando a temperatura de trabalho é atingida, segundo a Hella. No radiador, o ar e a ventoinha tiram o calor, e o líquido volta ao motor. A tampa mantém o circuito entre 1,0 e 1,5 bar, o que eleva o ponto de fervura.
Qual é a temperatura ideal de funcionamento do motor?
A que o termostato do seu motor define. Os termostatos do catálogo da Gates abrem entre 71 °C e 104 °C, e um modelo da MAHLE abre a 87 °C. O valor do seu carro está no manual ou gravado na peça. No painel, o ponteiro estável no meio depois de alguns minutos indica que o motor está na faixa.
O que fazer se o motor demora para atingir a temperatura ideal?
Siga o roteiro da Hella: confira se a leitura é real (sensor e instrumento), teste se o termostato está travado aberto comparando a temperatura antes e depois dele, e veja se a ventoinha está ligada direto. Motor frio demais gasta mais e desgasta mais, então não ignore.
Como testar a temperatura do líquido de arrefecimento?
Com o motor quente, um termômetro infravermelho na carcaça do termostato e nas mangueiras do radiador mostra se o líquido está circulando e em que temperatura. Com scanner, a leitura do sensor aparece em tempo real. O ponteiro do painel é o menos preciso dos três, porque muitos carros o mantêm fixo no meio numa faixa larga.
O que pode causar um ruído metálico no sistema de arrefecimento?
O suspeito número um é o rolamento da bomba d’água, que faz ruído de rolamento seco e pode vir com vazamento pelo respiro. Ventoinha com hélice tocando no defletor e rotor da bomba solto no eixo também fazem barulho. O roteiro da Hella pede conferir se a roda da bomba está firme no eixo.
O que acontece se o carro rodar sem líquido de arrefecimento?
Superaquece em minutos, porque a queima chega a 2.000 °C, segundo a Hella, e nada leva esse calor embora. O ponteiro sobe, o motor perde força, o cabeçote empena e a junta cede, deixando óleo e gás passarem para o circuito. Com o ponteiro no vermelho, encoste e desligue; não tente chegar à oficina rodando.
Pode usar só água no radiador?
Em emergência, para chegar em casa, sim; como regra, não. Segundo a Hella, o líquido protege contra corrosão e superaquecimento e lubrifica, e a mistura ideal de água e aditivo fica entre 60:40 e 50:50. Água pura ferve aos 100 °C sem pressão, enferruja o sistema por dentro e forma incrustação. Corrija a mistura assim que puder.
De quanto em quanto tempo trocar o líquido de arrefecimento?
No prazo do manual do seu carro, que manda sobre especificação, intervalo e mistura, como diz a Hella. Ela cita que alguns fabricantes nem preveem troca sem contaminação e outros só após 15 anos ou 250.000 km em modelos novos. Troque antes se o líquido estiver marrom, com borra ou com óleo.
