Lubrificação: pescador, bomba e filtro
O caminho do óleo no motor, da tela do pescador à luz do painel: bomba, válvula de alívio, filtro, pressão e o que fazer quando a luz acende.
Até onde a pressão do óleo pode ir
Em bar: do que o motor precisa ao pico de uma válvula de alívio travada
Fonte: Mahle (circuito, pico a frio e válvula travada), UFI Filters (bypass do filtro) e Rheinmetall/Pierburg (bomba de vazão variável).
O óleo só protege o motor se chegar aos mancais na pressão certa: pescador de óleo, bomba, válvula de alívio e filtro fazem esse serviço, e a luz do painel avisa quando ele falha.
Todo dono de carro sabe que precisa trocar o óleo. Pouca gente sabe o que acontece com ele depois: de onde a bomba puxa, quem segura a pressão e por que a luz vermelha do painel é a única que pede parada imediata. É esse caminho que explica a maioria dos motores que “fundiram sem aviso”.
E tem um detalhe que surpreende até mecânico. Segundo a Mahle, o motor é projetado para trabalhar com o óleo entre 2,3 e 5 bar, mas a bomba, a frio e em giro alto, gera mais de 20 bar. Quem impede que essa pressão estoure o filtro é uma válvula pequena, com uma mola, que a Mahle aponta como uma das principais causas de dano ao motor quando trava.
O essencial
- O pescador de óleo é um tubo com tela no fundo do cárter. Borra na tela é canudo entupido: a bomba puxa, mas pouco chega.
- A válvula de alívio (ou reguladora, ou bypass da bomba) devolve óleo ao cárter quando a pressão passa do limite. Travada, estoura o filtro ou deixa o motor sem óleo.
- O filtro tem válvulas próprias: a bypass, que abre perto de 2 bar nos carros europeus segundo a UFI, e a antirretorno, que o mantém cheio com o motor desligado.
- Luz do óleo acesa é pressão baixa, não nível baixo. O manual do carro manda conferir o nível já e, se estiver certo e a luz continuar, levar para reparo. Filtro se troca sempre junto com o óleo.

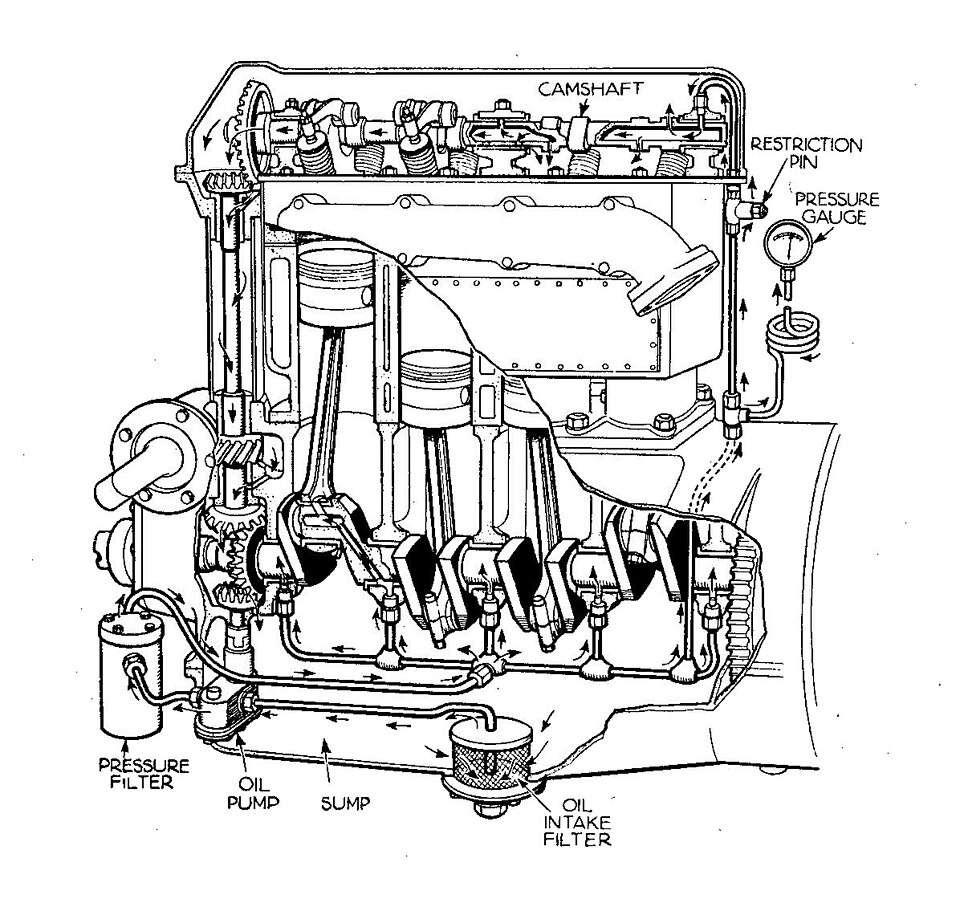

Como o óleo circula: do cárter ao cabeçote e de volta
Lubrificação forçada é o que todo motor de carro faz: uma bomba empurra o óleo sob pressão por canais furados no bloco e no cabeçote, as galerias, e ele escorre de volta ao cárter.
- Cárter e pescador: a bandeja no fundo do motor guarda o óleo; o pescador de óleo, um tubo com tela, é a entrada da bomba.
- Bomba e válvula de alívio: engrenagens ou um rotor criam a pressão; se ela passa do limite, um pistão vence a mola e devolve o excesso ao cárter.
- Filtro: um elemento de papel retém poeira, limalha e resíduos da queima.
- Galerias e mancais: o óleo chega ao virabrequim, bielas, pistões, comando e turbo, e forma a película que separa metal de metal.
- Retorno: cai de volta ao cárter por gravidade, e o ciclo recomeça.
Onde cada peça fica no conjunto está no guia de motor do carro: como funciona, tipos e principais peças.
Pescador de óleo e tela: a boca da bomba no fundo do cárter
O pescador de óleo leva o óleo do cárter até a bomba, com uma tela de metal na ponta. Fica no ponto mais baixo para continuar submerso em curva e frenagem. A tela não é filtro fino: segura pedaços grandes, como restos de borra e lascas de junta, que destruiriam a bomba.
Ele só entope por descuido com o óleo. A Mahle descreve o caminho da borra: viagens curtas em que o motor não esquenta deixam água de condensação no óleo; resinas do óleo velho se juntam à poeira; e, numa troca atrasada, o óleo novo solta depósitos antigos que saem circulando. Nenhum fabricante consultado publica quanto fluxo se perde com a tela coberta.
Luz que pisca em curva
Com a tela meio coberta, a bomba puxa ar quando o óleo escorre para um lado do cárter. É o sinal clássico de pescador de óleo com restrição.
Barulho a frio que some quente
Tec-tec de tucho nos primeiros minutos é óleo chegando devagar ao cabeçote. Pode ser tela, óleo errado ou filtro sem antirretorno.
Pescador com válvula anti-retorno
Alguns têm uma válvula na tela que impede o tubo de esvaziar com o motor parado. A tela em si só se inspeciona tirando o cárter, na oficina.
Bomba de óleo: engrenagens, rotor e bypass

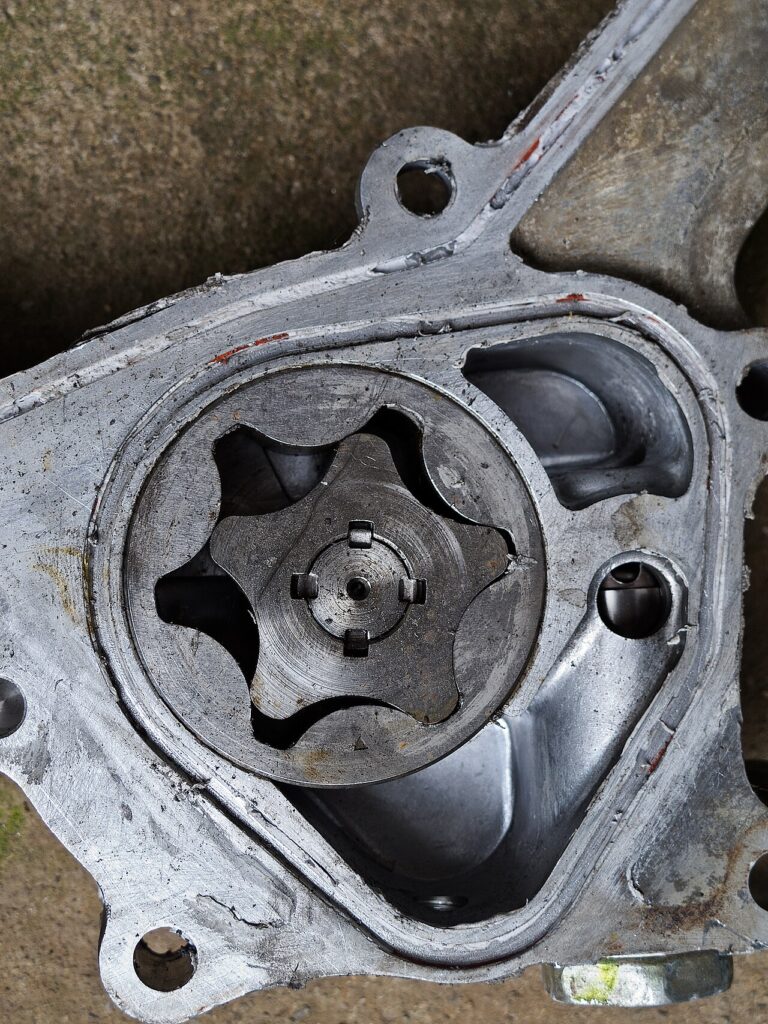

A bomba desloca uma quantidade fixa de óleo a cada volta, com engrenagens, como a da foto, ou com um rotor dentro de um anel dentado, mais comum hoje. Por isso a vazão cresce com a rotação e, segundo a Mahle, ela passa de 20 bar com óleo frio e grosso em giro alto.
Bomba de óleo moderna, em números
Bomba de vazão variável da Pierburg e a correia da bomba no manual de um compacto 2026
- Vazão por volta6–64 cm³Faixa de deslocamento (Pierburg)
- Pressão máxima9 barLimite da bomba (Pierburg)
- Giro máximo8.000 rpmRotação da bomba (Pierburg)
- Correia da bomba240 mil kmOu 15 anos, manual de um compacto 2026
Fonte: Rheinmetall/Pierburg, bomba de óleo de deslocamento variável; Chevrolet, manual do Onix/Onix Plus 2026.
Os cartões mostram a resposta da indústria: a bomba de vazão variável. A da Pierburg, segundo a Rheinmetall, muda o deslocamento de 6 a 64 cm³ por volta, aguenta até 9 bar e gira até 8.000 rpm. Algumas bombas são movidas por correia dentro do óleo: o manual do Onix 2026 prevê trocar a correia da bomba a 240.000 km ou 15 anos. Quebra da bomba em si é rara; o que falha é essa correia ou o “bypass na bomba”, que é outro nome da válvula de alívio, montada no corpo dela.
Válvula de alívio de pressão: a mola que segura o circuito
A válvula de alívio, que a Mahle chama de reguladora, é um pistão pequeno empurrado por uma mola. Abaixo do limite, todo o óleo vai para a galeria. Acima, o pistão vence a mola, abre um canal de retorno e o excesso escorre ao cárter. É assim que um motor feito para 2,3 a 5 bar convive com uma bomba capaz de mais de 20 bar.
Válvula de alívio travada: o que acontece
Segundo a Mahle, é uma das principais causas de dano ao motor
Fonte: Mahle, Running smoothly e Technical Messenger 04/2016, Leaky oil filters.
O inimigo é a borra: o pistão gripa e trava fechado ou aberto, como mostra a tabela. Um boletim técnico da Mahle de 2016 registra picos de mais de 30 bar com a válvula travada por resíduos carbonizados: o filtro de rosca incha, a junta é empurrada para fora e o óleo escapa pela flange.
Ofertas do Dia
Importante: filtro novo que incha ou “vaza pela junta” logo após a troca não é filtro ruim nem rosca mal apertada. Pelo boletim da Mahle, é válvula travada, e trocar só o filtro não resolve: a orientação é lavar todo o circuito e, se preciso, trocar a bomba com a válvula. A outra causa de pressão alta é óleo mais grosso do que o motor pede; a grade certa está no guia de óleo 10W60 e 20W50: para que motor serve.
Filtro de óleo: bypass, antirretorno e o comando variável

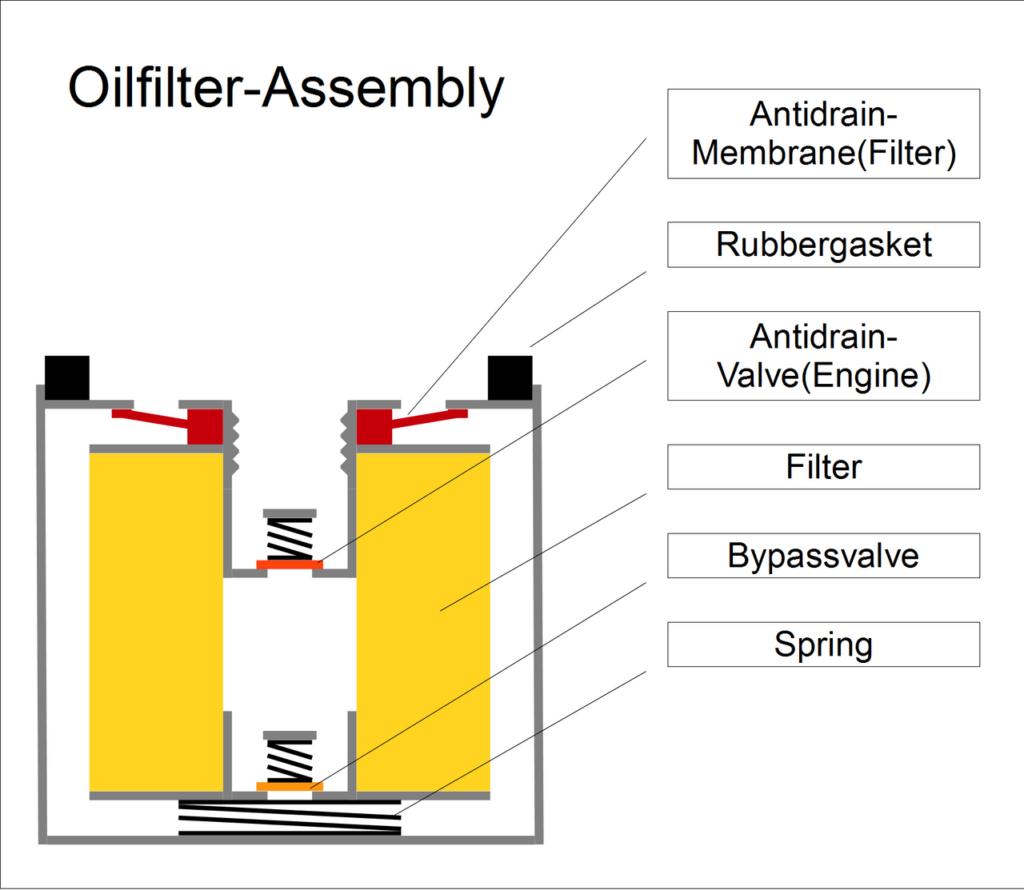

Dentro da lata do filtro há um elemento de papel plissado, uma mola e pelo menos duas válvulas. A Mahle pede troca sempre junto com o óleo, porque só filtro limpo retém poeira e limalha; os manuais preveem elemento novo a cada troca do óleo.
As válvulas escondidas no filtro
O que cada uma faz, segundo os fabricantes de filtro
Fonte: UFI Filters, Focus on oil filtration; Mann-Filter, Oil filters; Filtron, Spin-on oil filter valves.
A bypass abre quando a diferença de pressão no filtro cresce demais: filtro entupido ou óleo grosso pelo frio, explica a UFI Filters, em torno de 2 bar nos carros europeus. O óleo passa sem filtrar, um mal menor. A antirretorno, segundo a Filtron, é uma membrana de borracha na tampa que segura o óleo no filtro com o motor parado; sem ela, a partida começa seca.
Comando variável: válvula de controle
O comando variável usa a pressão do óleo do motor para girar o comando alguns graus. Um solenoide distribui esse óleo e tem uma tela fina que entope com óleo sujo.
Válvula de retenção do óleo
Esfera ou lâmina com mola, de sentido único. Impede que os pulsos do comando empurrem o óleo de volta e mantém o atuador cheio com o motor parado, sem ruído de catraca na partida.
Luz do óleo e manômetro: o que fazer quando a luz acende
A luz vermelha com a almotolia não mede nível: acende quando a pressão na galeria cai abaixo de um limite, com os mancais já sem película. O manual do Onix 2026 é claro: verifique o nível o mais rápido possível, complete se precisar e, se o nível estiver na faixa e a pressão continuar baixa, leve o veículo para reparos. Rodar com óleo baixo danifica o motor e o reparo não é coberto pela garantia.
Luz do óleo acesa: o que olhar primeiro
De um manual de compacto 2026 e dos boletins da Mahle
Fonte: Chevrolet, manual do Onix/Onix Plus 2026; Mahle, Running smoothly e Technical Messenger 04/2016.
- Encoste e desligue: cada segundo com a luz acesa custa mancal.
- Confira a vareta: abaixo do mínimo, complete com o óleo do manual. Nível certo e luz acesa, não insista: o caminho seguro até a oficina é o guincho.
- Peça a medição com manômetro: a oficina rosqueia um manômetro no lugar do sensor e lê a pressão real a frio e a quente. É o teste que separa sensor ruim de motor em risco.
Pressão baixa só a quente aponta folga de mancal, assunto do guia de folga no virabrequim: barulho e vibração.
Cárter seco, defletor e o cheiro de óleo queimado
O carro de rua usa cárter úmido: o óleo fica na bandeja embaixo do motor. Em curva forte o óleo escorre para um lado e o pescador pode pegar ar. Para o uso normal basta o defletor, uma chapa com aberturas que segura o óleo em volta do pescador e evita que o virabrequim o bata e faça espuma. No cárter seco, bombas de retorno levam o óleo a um tanque separado, e a bomba de pressão alimenta as galerias de lá. A Porsche descreve assim o 911 GT3, com bomba totalmente variável e tanque separado, para garantir óleo num motor de até 9.000 rpm.
O óleo também é atacado pelo que entra nele. A Mahle descreve: combustível não queimado, sobretudo com o motor frio, dilui o óleo; em diesel, oxidação e fuligem o engrossam. Diluição é traiçoeira: o nível na vareta sobe e a pressão cai a quente. A pressão dentro do cárter e o respiro estão em cárter e respiro do motor: pressão, PCV e falhas.
Cheiro de óleo na cabine
Óleo pingando no coletor ou no escape queima e entra pela ventilação. Procure vazamento na tampa de válvulas, no retentor do comando e na junta do filtro.
Cheiro depois da troca
Quase sempre é óleo derramado no escape durante a troca, que queima nos primeiros dias. Se persistir, confira a junta do filtro e o bujão.
O que muda para você
O ganho é tratar a luz do óleo como o que ela é, o último alarme antes do mancal, e o filtro inchado como sintoma, não causa.
Dono de carro
Óleo e filtro juntos, no prazo e na viscosidade do manual. Luz acesa é parar, conferir o nível e, se estiver certo, guincho.
No bolso
Pescador de óleo, válvula e filtro entopem pela mesma borra. A troca no prazo custa uma fração de abrir o cárter.
Profissional
Filtro inchado ou junta expulsa: válvula de alívio, lavagem do circuito e, se preciso, bomba nova, como orienta a Mahle. Manômetro na galeria antes de condenar peça.
O próximo passo é abrir o manual do seu carro na página da luz de pressão de óleo. Quando foi a última vez que você perguntou ao mecânico como estava a tela do pescador de óleo?
Continue no assunto
outros guias desta área
- Guia principalComo funciona o motor do carro e defeitos
- GuiaÓleo 10W60 e 20W50: para que motor serve
- GuiaRespiro do cárter: 4 sinais de falha
- GuiaFolga no virabrequim: barulho e vibração
Perguntas frequentes
Para que serve o pescador de óleo e como saber se está obstruído?
É o tubo com tela por onde a bomba puxa o óleo do fundo do cárter. Obstrução aparece como luz do óleo piscando em curva e tucho batendo a frio; a confirmação só vem tirando o cárter.
O que é a válvula de alívio de pressão do óleo e o bypass da bomba?
São a mesma peça: um pistão com mola, quase sempre no corpo da bomba, que devolve óleo ao cárter quando a pressão passa do limite. Segundo a Mahle, o motor é feito para 2,3 a 5 bar e a bomba chega a mais de 20 bar a frio.
O que causa aumento da pressão no sistema de lubrificação?
Válvula de alívio travada por depósitos ou óleo mais grosso do que o motor pede. Um boletim da Mahle registra picos de mais de 30 bar com a válvula travada, o bastante para inchar o filtro; o conserto é lavar o circuito.
O que é a válvula de alívio do filtro de óleo e quando ela atua?
É a bypass do filtro. Abre quando o filtro está entupido ou o óleo está grosso pelo frio, deixando o óleo passar sem filtrar para não faltar nos mancais. Segundo a UFI Filters, nos carros europeus ela abre em torno de 2 bar.
Como funciona a válvula de retenção do óleo em motores com comando variável?
É uma válvula de sentido único no caminho do óleo para o atuador do comando. Impede que os pulsos do comando empurrem o óleo de volta e mantém o atuador cheio com o motor parado, para a partida não ter ruído de catraca nem falha de sincronismo.
O que é cárter seco e por que ele é usado em competição?
É o sistema em que o óleo fica num tanque separado, com bombas de retorno tirando o óleo do cárter raso. A Porsche usa cárter seco no 911 GT3 para garantir óleo em curva forte e no giro de até 9.000 rpm.
